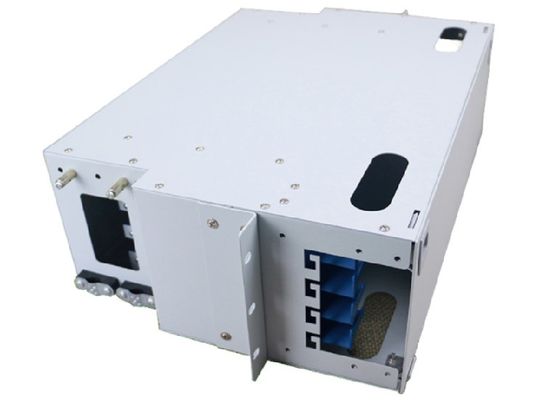

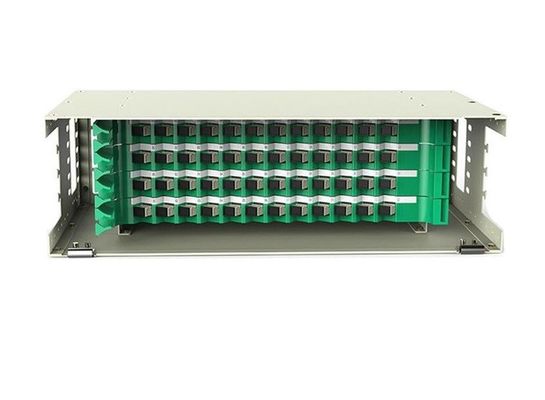

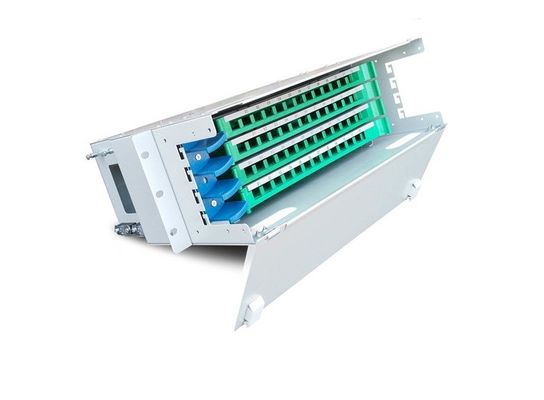

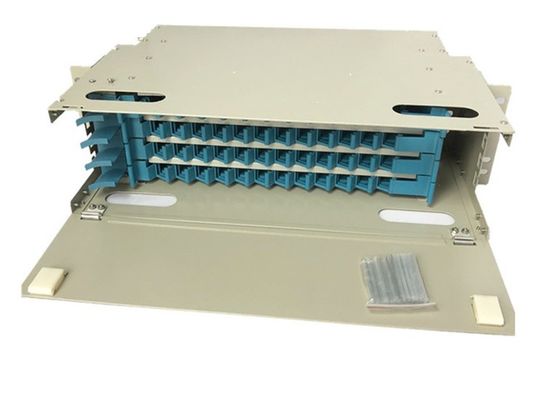

ODF 48 Multimode van de het Kadereenheid van de 48 Kern Optisch Distributie van Havensc het Flardcomité Rek zet op
Specificatie:
| Werkende temperatuur | -5°C +40°C |
| Relatieve vochtigheid | ≤90% (wanneer de temperatuur onder 30°C is) |
| Atmosfeerdruk | 70Kpa – 106Kpa |
| Opslagtemperatuur | -40°C - +70°C |
| Toevoegingsverlies | ≤0.20dB |
| Terugkeerverlies | PC≥45dB, UPC≥50dB, APC≥60dB |
| Duurzaamheid | >1000times |
| Het isoleren weerstand | ≥1000 MΩ 500V |
| Voltage-weerstand sterkte | Onder het effect van 3000V, 1min, niet-punctuur, en geen boog-over- |
| Golflengte | 850nm, 1310nm, 1550nm |
Beschrijving:
Eenheid van het de distributiekader van ODF de optische wordt gebruikt voor de beëindiging en de distributie van backbone optische kabel in het vezelcommunicatiesysteem.
Met ODF-flardpaneel, is het gemakkelijk om de verbinding, de distributie en de tak van de optische vezelkabel te realiseren.
Het geïntroduceerde modulaire rek van de glasvezelkabel met een hoge capaciteitdistributie gebruikt unieke structuren zoals flardpanelen en laden om de verrichting van het optische geschiktere vezel verbinden en distributie te maken. Bovendien worden de verticale distributieroute en de middendistributiepanelen gebruikt om het probleem van het koorddistributie van het vezelflard effectief op te lossen.
Eigenschappen:
1. Volledig modulair ontwerp en volledige frontale verrichting
2. Het koude rollen staalplaatlichaam, dat artistiek en duurzaam is
3. Integreer samen het verbinden en bedrading, maximaliserend hoogte - dichtheid
4. Geïnstalleerd op standaard 19 duimrek
5. Geschikt voor lint en niet-lint vezeloptische kabels
6. Universeel adapterssc, FC, ST en LC kunnen worden geïnstalleerd
7. Van het vezelkabel en flard de koorden allebei hebben bergruimte van meer dan 2m
8. Met wals staaldoos koud, verbindend eenheid, distributieeenheid en paneel
9. Diverse paneelplaat om verschillende adapterinterface te passen
10. Geschikt voor enige vezel en lint & bundelvezelkabels
11. Het speciale ontwerp verzekert de bovenmatige vezelkoorden en de vlechten in goede orde
12. Geen interval en gemakkelijk voor beheer en verrichting
Toepassing:
1.Telecommunications
2. Vezel aan het Huis (FTTH)
3. LAN/WAN
4. CATV
De installatieprocedure van de doos
A. open het schutblad van de doos of de bovenkant (indien nodig), neemt onderaan het dienblad van de vezellas; laat in de vezels
van de vezelingang en bevestig hen op de doos; de apparaten voor bevestiging zijn als volgt: de regelbare ring, de roestvrije ring van de vezelkabel & het nylon binden;
B. De bevestiging van staalkern (indien nodig): pas de staalkern door het vaste (facultatieve) apparaat en schroef onderaan de bout in;
C. het verlof over 500mm800mm de lange extra vezels van het gepelde punt van vezelkabel aan de ingang van het lasdienblad, het met plastic beschermende buis behandelen, bevestigt het met plastic band bij de t-type gaten; lasvezels zoals
gebruikelijk;
D. sla de extra vezels op en de vlechten, stoppen de adapters in de groeven op het dienblad; of de eerste stop in de adapters en slaat dan de extra vezels op, te besteden gelieve aandacht aan de richting van het rollen van vezels
E. behandel het lasdienblad, duw in het lasdienblad of bevestig het met de groef bij de rand van de doos;
F. installeer de doos binnen“ standaard het opzetten 19 materiaal.
G. verbind het flardkoord gebruikelijk.
