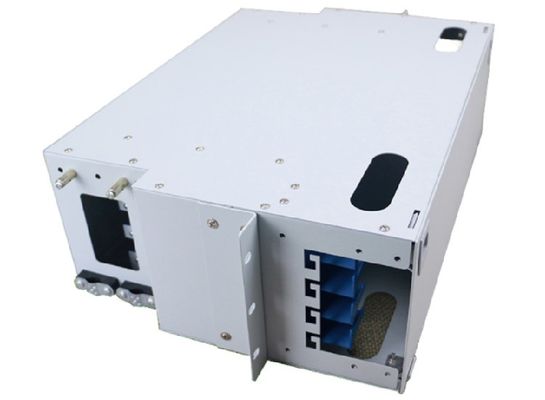

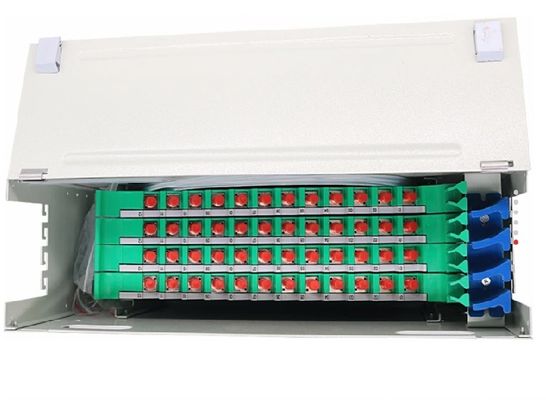

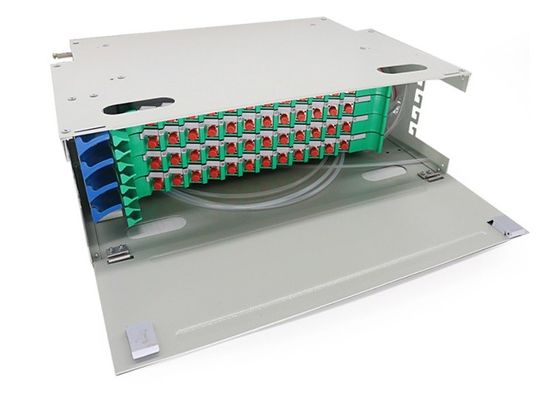

Van het de Distributiekader van de 48 Kernfc Vezel zet Optisch ODF/Comité 19 van /Patch“ 1U-Rek Bijlage op
Specificatie:
Werkende temperatuur | -5°C +40°C |
Relatieve vochtigheid | ≤90% (wanneer de temperatuur onder 30°C is) |
Atmosfeerdruk | 70Kpa – 106Kpa |
Opslagtemperatuur | -40°C - +70°C |
Toevoegingsverlies | ≤0.20dB |
Terugkeerverlies | PC≥45dB, UPC≥50dB, APC≥60dB |
Duurzaamheid | >1000times |
Het isoleren weerstand | ≥1000 MΩ 500V |
Voltage-weerstand sterkte | Onder het effect van 3000V, 1min, niet-punctuur, en geen boog-over- |
Golflengte | 850nm, 1310nm, 1550nm |
Beschrijving:
Een optisch die distributiekader (ODF) is een kader wordt gebruikt om kabelinterconnecties tussen communicatie faciliteiten te verstrekken, die vezel het verbinden, vezelbeëindiging, vezel optische adapters & schakelaars en kabelverbindingen samen in één enkele eenheid kunnen integreren. Het basisvereiste is ODF zou moeten voor gemakkelijke toegang tot de schakelaars op de voorzijde en het achtergedeelte van die havens voor toevoeging en verwijdering toestaan. Het wordt gewoonlijk gebruikt als interface tussen optisch transmissienetwerk, optische transmissiefaciliteit en tussen optische kabels in toegangsnetwerk van optische vezelabonnees. Het kan ook als beschermend apparaat werken om vezel optische verbindingen tegen schade te beschermen.
Wolonte 19“ ODF biedt flexibele aanleg van kabelnettentoegang, uitzetbaar kaderontwerp en uitvoerig kabelbeheer aan. Een reeks optische distributiekaders van 12 vezels, 24 vezels, 48 vezels, 72 vezels en het type van 96 vezelstellingen is beschikbaar.
Over het algemeen, is de ODF-eenheidsdoos een noodzakelijk deel van het binnen optische distributiekader. het verbinden en de distributie de module van de 12 kernenfusie speelt de belangrijkste rol en zijn functie verbindt, vezelopslag en bescherming. Een voltooide ODF-eenheid zal met adapter, vlecht en toebehoren zoals de koker van de lasbescherming, nylon band, slang zoals buis, schroef zijn.
Eigenschappen:
1. 19 ' standaardsteun, beschikbaar voor allerlei rek en kabinet.
2. Metaal, statisch elektrisch bespoten plastiek. Keurige verschijning, redelijke structuur. Met vaste kabel en beschermingsfunctie; Met functies van vezel het optische kabel eindigen;
3. Iedereen wordt ontworpen als modules; al verrichting zou aan de voorkant van de doos kunnen worden gedaan. Flexibele installatie. Geschikt voor verrichting en onderhoud.

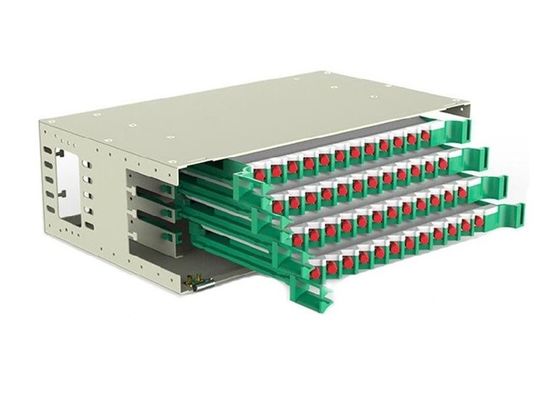

4. Ontworpen als lade. Dit zou kunnen gemakkelijk worden teruggetrokken en worden geduwd. Een eenheid met las en geïntegreerde distributie.
5. Geschikt voor zowel lint als bosvezelkabels.
6. De elke lasdienbladen kunnen met 12FC, Sc die, ST, de schuine installatie Duplex) adapters/30° van LC (, het kwaad van de ogenvorm van laser verhinderen en worden vastgeklemd de vezel buigende straal verzekeren.
7. Verrichting en opslagtemperatuur: -25oC - +55oC
8. Diëlektrische intensiteit: ≥3KV (gelijkstroom)/1minNo-analyse, geen het een boog vormen
9. Isolatieweerstand: ≥1000M&/500V (GELIJKSTROOM)
10.Shelter plaat die van vezel radius≥40mm buigen
