Deze Breakout Style Multifiber-assemblies zijn ontworpen om de complexiteit en operationele kosten van glasvezelnetwerken te verminderen door de rommel van talrijke individuele glasvezelpatchkabels te verminderen.Deze ongelooflijk veelzijdige glasvezel harnassen zijn verkrijgbaar in een verscheidenheid aan configuraties waaronder OS2, OM1, OM2, OM3 of OM4 samen met populaire connectoren zoals LC, ST en SC in standaard- of aangepaste configuraties.
Specificatie
|
Parameter
|
Eenheid |
FC,SC,LC | ST, MU, MTRJ, | |||
| SM | MM | SM | MM | |||
| UPC | APC | UPC | UPC | UPC | ||
| Invoegingsverlies | dB | ≤ 0.2 | ≤ 0.2 | |||
| Terugkeerverlies | dB | ≥ 55 | ≥ 65 | ≥ 35 | ≥ 55 | ≥ 35 |
| Herhaalbaarheid | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Duurzaamheid | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Uitwisselbaarheid | dB | IL≤0,2 RL≥5 | IL≤0.1 | IL≤0.1 | IL≤0.1 | |
| Samendrukkracht | N | F> 300 | ||||
| Levensduur Span | Tijd | n> 1000 | ||||
| Operatietemperatuur | °C | -40 ~ 75 | ||||
| Bergingstemperatuur | °C | -45 tot 85 | ||||
| Kabeldiameter | cm | 0.9,2.0,3.0 of gespecificeerd | ||||
Toepassing:
1.High density architecturen
2.Gegevenscommunicatienetwerk
3.Optisch systeem toegangsnetwerk
4.Stoorruimte netwerk glasvezel kanaal

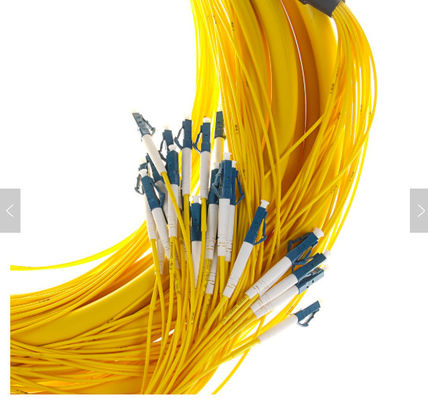

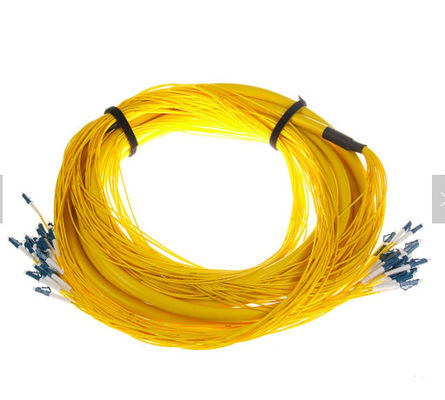

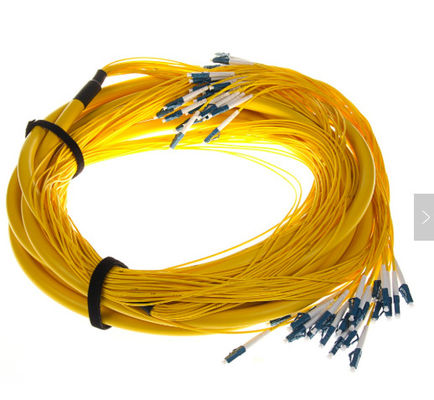

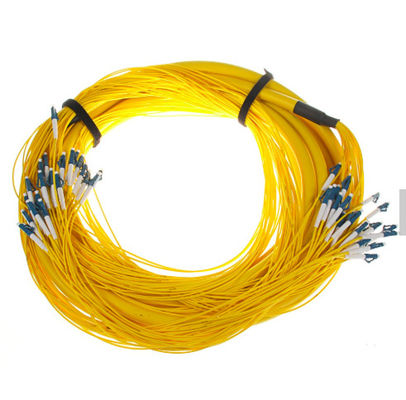

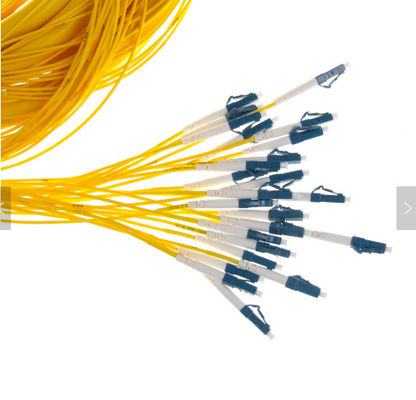

LC/UPC SM 12 vezels 2,0 mm 3 m LSZH breakout kabel
1 2 3 4 5 6 7
1 Type aansluiting: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
2 Ferrule Eindvlak: PC, UPC, APC
3 Glasvezeltype: enkelmodus (SM: 9/125um-G652), multimode (MM: 50/125um-OM2 of 62.5/125um-OM1), OM3, OM4....;
4 Kern Type: 1/2/4/6/8/12 Kern optioneel...
5 Kabeldiameter: 2,0 mm, 0,9 mm
6 Kabellengte: 1m, 2m...of aangepast
7 Kabelmantel:PVC, LSZH, OM3, OFNR, OFNP
