Optisch Openlucht van het muur-Type Sc ST LC Distributiekader ODF 48Fo FC
productinleiding
Kader van de vezel verstrekt het optische distributie efficiënte kabelverbindingen tussen buiteninstallatiekabels en materiaal binnen de gebouwen en de communicatie faciliteiten.
De doos integreert vezel het verbinden, opslag en kabelverbindingen samen in een eenheid. Zij kunnen zowel bundeltype als linttype vezelkabels leiden. Het is met grote het werk ruimte om de vlecht, de kabels en de adapters voor vezelbeheer te integreren.
Dit kader van de vezel optische distributie wordt ontworpen voor het openluchtmuur opgezette gebruiken, koudwalst staal, met adapterplaat & lasdienbladen aan één kant voor vezel het verbinden, distributie en beheer.
Eigenschappen

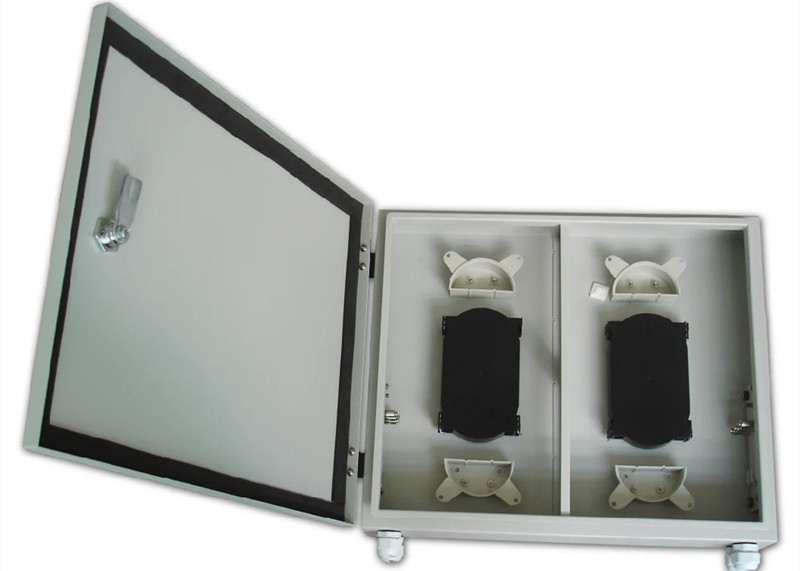

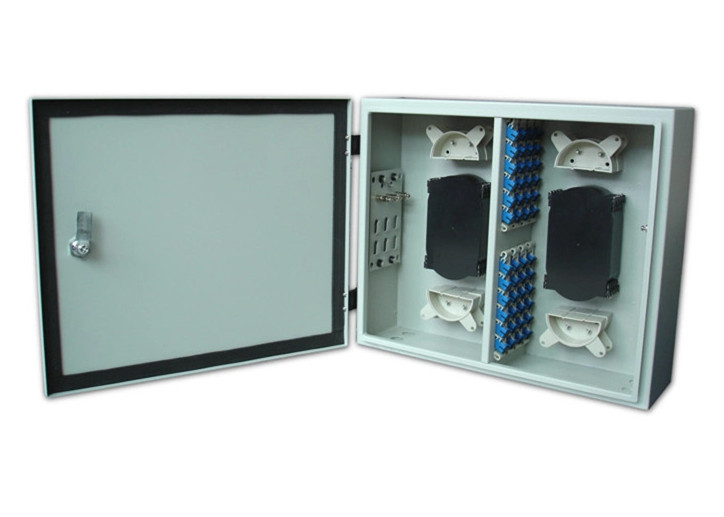

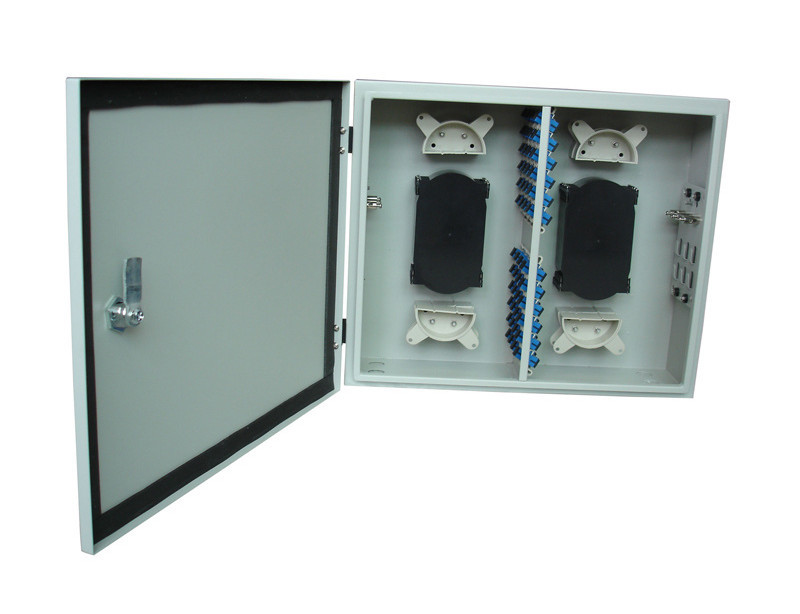

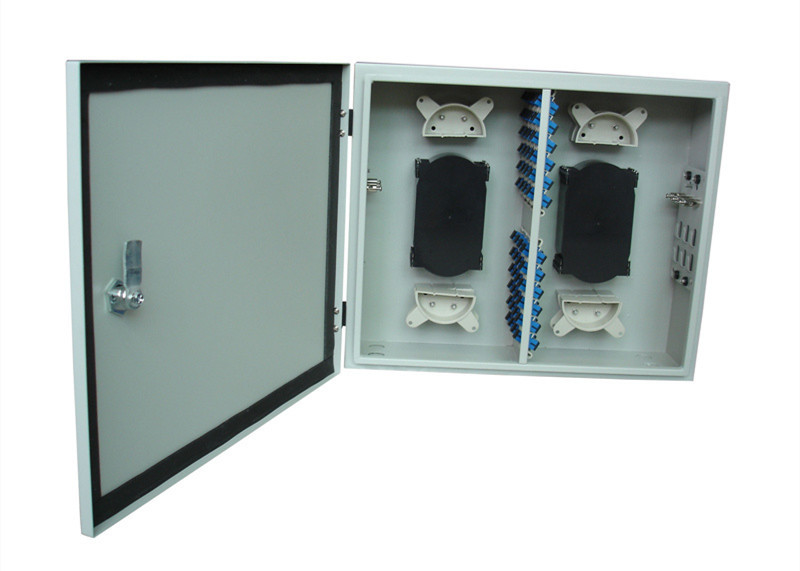

- Het is samengesteld uit gevallichaam, dienblad van de vezel het optische las en adapter bevestigend kader.
- Het is verdeeld in twee delen, verbindt men met optische kabels voor fusieverbinding tussen optische kabel en vezelvlecht en een andere verbindt met flardkoord. Combineer fusie en verbinding, de holding van de surplusvezel, en de holding van het flardkoord in integratie
- De surplusvezels kunnen rond twee speciale plastic ringen worden verdraaid, die verzekeren de buigende straal groter is dan 40mm.
- Keur het bevestigende kader van de 8 havensadapter goed om adapters te bevestigen die beschikbaar voor verschillende types van adapters, gemakkelijk voor verrichting en om het even welk vermijd onverwachte schade aan vezel.
- De kabel kan binnen van de bodem van de doos leiden, is de ingang onder de bescherming van speciale rubberdelen.
- ABS plastic dienblad binnen, 12cores per dienblad.
- Lasdienbladen in één beschikbare kant of beide kanten.
- Verschillende beschikbare adapterplaat: FC, SC, LC, ST…
- De havens van de kabelingang geschikt voor enige vezel, bundel & lintvezelkabels.
- Het redelijke ontwerp verzekert de kabels in goede orde zijn.
- Muur opgezet type, het openlucht gebruiken, IP65; opgezette pool & beschikbare bodembasis.

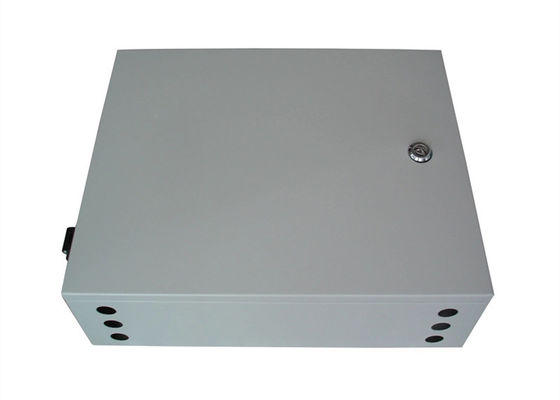

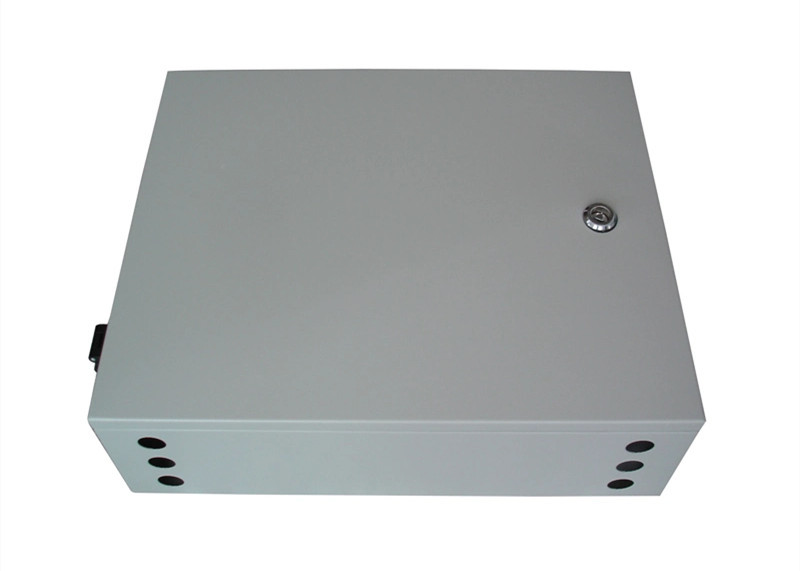

- Met slot op voordeur.
- 12, 24, 48, 96… aangepaste capaciteit.
III, specificatie:
| Model |
Vezelhoeveelheid |
Afmeting (cm) |
| Tw-wm01-96C |
96F |
500*420*220 |
| Tw-wm01-72C |
72F |
500*420*180 |
| Tw-wm01-48C |
48F |
380*400*125 |
| Tw-wm01-24C |
24F |
380*400*90 |
Installatieproces
- open de deur van de doos, leid de optische kabel in de distributiedoos, snijd kabel over 1m af, en verg juiste lengte (ongeveer 1.5m), toen strook de buiten beschermende schede. Verlof 85mm kabel versterkte kern en afgesneden surplusdeel, neemt de versterkte kern op in pressboard, haal het aan dan.
- neem de optische gepelde kabels in de pvc-buis (ongeveer 0.9m) op, en verdraai hen rond de dienbladen van de vezelopslag, bevestig het met nylon band bij de inham van het lasdienblad.
- de tussenvoegseladapters in het bevestigende kader van de 6 havensadapter, toen moeilijke situatie het kader, sluiten de adapters aan en de vlechten, houden de vlecht rond pijler twee die hierboven en de dienbladen blaas.
- neem het lasdienblad uit de doos, bescherm het fusie en verbindingspunt met hitte - de inkrimpbare koker, dan gezet het in de groef van lasdienblad, zette de dekking op het dienblad terug. Beweeg terug het lasdienblad en bevestig het op de doos met schroeven.
- leid het flardkoord in de doos door de speciale rubberdelen en verbind aan adapters, het andere eind van de verbindingen van het flardkoord met optische apparaten.
- sluit de doos, zet op de muur na bevestigd verzegelen op.
Toebehoren
- installatie hand 1 stuk
- hitte - inkrimpbare koker 24 stok
- Beschermende buis 1m 1.5m van pvc
- nylon band 8 stok
