Thuis /Producten/Vezel Optische Einddoos/de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65

de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65

Onderhandel
MOQ
Negotiate
Prijs

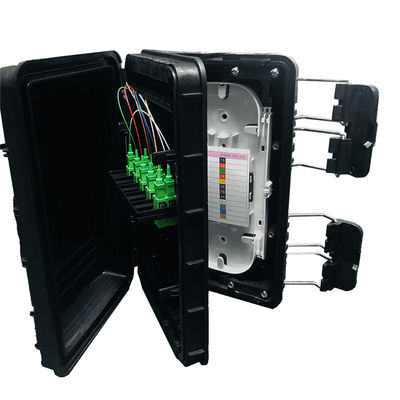

de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: ABS van 8Core 16Core Doostype PLC Bijlage van de Vezel de Optische Distributie
Toepassing: FTTH FTTB FTTX-netwerk
Adaptertype: SC/FC/LC/ST
Kabeltype: SM/MM (OM1, OM2, OM3, OM4)
Afmeting: 285*175*110mm
Kabeldiameter: 718mm
Beveiligingsniveau: IP65
Kleur: Zwart
Markeren:

FC vezel Optische Einddoos

,

Vezel Optische Einddoos LC

,

PLC Splitsersdoos IP65
Basis informatie
Plaats van herkomst: China
Merknaam: Twilight Optic
Modelnummer: Tw-afat-002A
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: 10 PCs-Karton, Grootte: 41x33x61cm, G/W: 20KG
Levertijd: 3-8 het werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 1000pcs/day
Productomschrijving

De8Core16core PLC Optische Eind de Doossc/fc/lc/st IP65 Zwarte van de Splitsersvezel



Beschrijving



Afat-002A integreert distributie en het verdelen in één, kan de het directe fusie en vertakken van de optische kabel realiseren zich, en is geschikt voor de bedradingsverbinding in de optische communicatieapparatuur. Door de adapter en verbindingsdraad in het signaal de te brengen om optische distributiefunctie te realiseren, is het ook geschikt voor vezel optische kabels en vlecht beschermende verbinding; het unieke ontwerp op drie niveaus van het dooslichaam kan als van de vezelsplitser of las doos worden gebruikt; de tikraad kan flipped≥180° zijn, is het geschikter om de doos of het onderhoud te installeren. Als de raad verwijder, kan het als lassluiting vastzetten om verschillende keuzen te ontmoeten.


Naam ABS van 8Core 16Core Doostype PLC Bijlage van de Vezel de Optische Distributie
Toepassing Het Netwerk van FTTH FTTB FTTX
Adaptertype SC/FC/LC/ST
Kabeltype SM/MM (OM1, OM2, OM3, OM4)
Afmeting 285*175*110mm
Kabeldiameter 718mm
Beveiligingsniveau IP65
Kleur Zwart
Adapterwijze Simplex/Duplex
Max Capacity 16Cores





Eigenschappen

*   Het product wordt gemaakt van het schokbestendige plastiek van uitstekende kwaliteit en heeft een standaardgebruikersinterface dat kan worden heropend.

*   Kan twee 1x8-PLC splitserslgx module of het type van staalbuis aanpassen.

*   Anti-ultraviolet, antieffect en waterdichte functie.

*   De unieke tikraad, de tikhoek ≥ 180 °, het fusiegebied en het distributiegebied zijn duidelijker, verminderend de kabel kruising.

*   Kan de vezel optische kabel in en uit de doos zonder besnoeiing gaan de kabel.


Specificatie

Materiaal PC+ABS
Grootte 285*175*110MM
Kabeldiameter 718mm
Kabelhaven
2pcs 820mm ronde havens,
4pcs 516mm ronde kabel,
de havens van de de dalingskabel van 16pcs 37mm
Max. Gespleten verhouding
de splitser van de het staalbuis van 2pcs 1x8,
de splitser van 1pcs 1x8 LGX
Max. Adapteraantal 18pcs/9pcs
Max. Lasdienblad
 1pc
Max. Fusielas 24 kernen





Technische parameters

Optische Vezelstraal van Kromming ≥40mm
Las Tray Additional Loss ≤0.1dB
Temperatuurwaaier -40℃ - +60℃
Beveiligingsniveau IP65
Anti Zijdruk ≥2000N/10cm
Effectweerstand ≥20N.m





Detailsbeeld

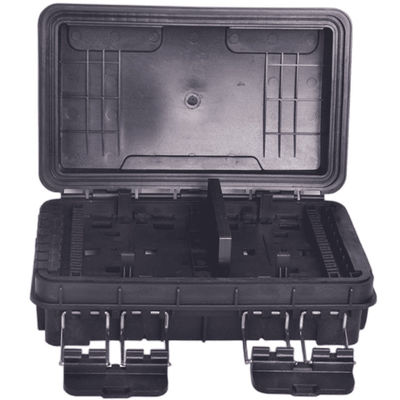

de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 0

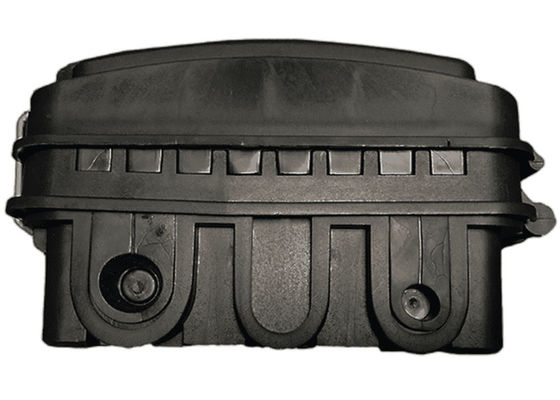

de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 1

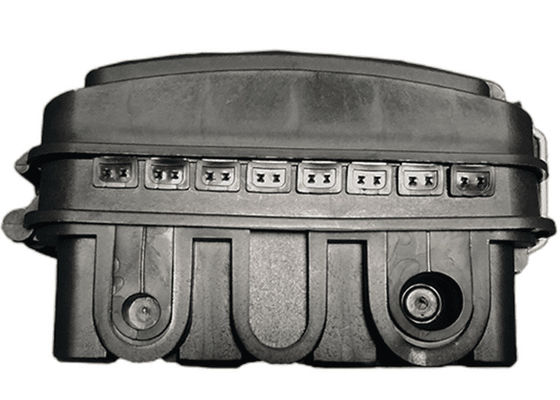

de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 2









Installatieprocedure

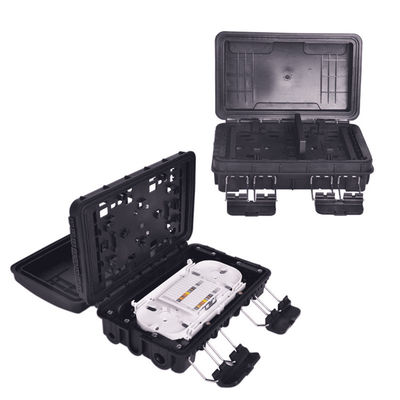

1. De open doos, installeert de adapters op de plastic houder. (Pic1)
de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 3
Pic1

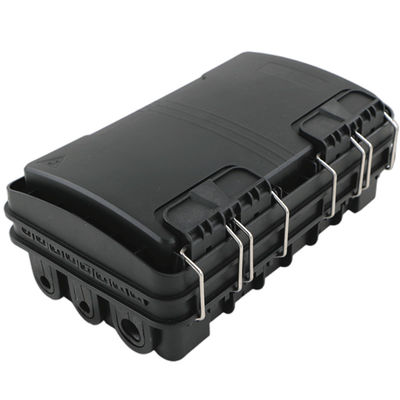

2. De strook het buitenjasje, binnenjasje, losse buis van de kabel, verwijdert het olie het vullen deeg binnen de kabel, houdt de vezellengte van
11.6m en de staalkern van 3050mm; neem voederkabel door de ingang op en sluit met hoepel, sterkteplaat om de vezelkern te bevestigen.
De bovenmatige optische kabel wordt gerold bij de bodem, en de gesmolten vezel optische kabel wordt geïntroduceerd in het vezeldienblad. Overtollige optisch
de vezelkabel zal bij de bodem van de doos worden bevestigd en worden opgeslagen, de kabel in het lasdienblad brengen. (Pic2)

Neem de vlechtschakelaar in de inputhaven op op adapterhouder, dan in het lasdienblad door de binnen geopende die gaten wordt geïntroduceerd
de dienbladkern. Na wordt gerold en wordt gebeëindigd, wordt het andere eind van de vlecht geleid tot de hitte - inkrimpbare die buis in het verbinden wordt geïnstalleerd
de groef, en verwarmt geschikt de koker die de vezel en de beschermingsbuis in één wordt geïntegreerd te maken, en beschermde optisch
de vezelschakelaar wordt gebroken in de het verbinden groef; gezet op de pvc-dekking om weg het vallen te verhinderen.
de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 4
Pic2

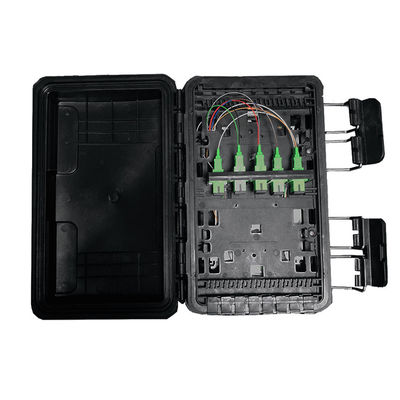

3. Neem de schakelaars van de dalingskabel in de adapter van de splitsersmodule (op outputkant), dan moeilijke situatie de kabel in de het bevestigen groeven, toen
door de rubberverbinding om de kabel uit te leiden. (Picture3)
de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 5


4. Neem de kabelvlecht in de het bevestigen groef op, en ga dan door het afzet verzegelende rubber om over de kabel uit te leiden.


5. Sluit het deksel, breek de gesp om de installatie te voltooien, de metaalhaken installeren haak dan omhoog op de luchtkabel vast. (Pic4)
de Vezel Optische Einddoos FC van 8Core 16Core/LC-PLC Splitsersdoos IP65 6
Pic4
